手动压滤机

手动压滤机

预约到厂免费专车接送,欢迎您到厂参观考察!

  • 商务洽谈
  • 装备发货
  • 安装调试

产品简介:手动压滤机是一种间歇式的加压过滤机设备,用于各种悬浮液的固液分离,分离效果好,使用方便,广泛用于石油、化工、染料、冶金、制药、食品、造纸及污水处理等各种需要进行固液分离的领域,适用于小型过滤行业,一般使用压力较低,过滤压力小于0.4Mpa的过滤领域。

在线咨询 7*24小时服务热线18106519592

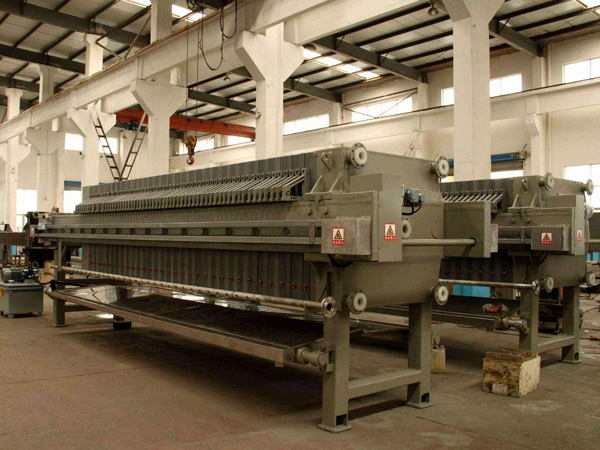

手动压滤机是一种间歇式的加压过滤机设备,用于各种悬浮液的固液分离,分离效果好,使用方便,广泛用于石油、化工、染料、冶金、制药、食品、造纸及污水处理等各种需要进行固液分离的领域,适用于小型过滤行业,一般使用压力较低,过滤压力小于0.4Mpa的过滤领域。

结构组成

压滤机主要由三大部分组成,即:机架部分、过滤部分、压紧装置。压滤机工作时,转动手轮,通过小齿昏、大齿轮,带动丝杠推动压紧板,将位于压紧板和止推板之间的滤板和过滤介质(滤布)压紧,以保证带有工作压力的被过滤物料(料浆)在滤室内进行加压过滤。(1)机架部分: 机架构成压滤机的基础,用以支撑过滤机构、连接其它部件。它主要由止推板、压紧 板、压紧部分和主梁组成。(2)过滤部分: 是由以一定次序排列在主梁上的滤板和夹在滤板之间的过滤介质(滤布)组成,形成 一个个过滤单元(滤室)。(3)压紧部分: 它是压滤机的动力装置,主要部件有小齿昏、大齿轮、丝杠等。 整机结构设计合理,性能稳定可靠,操作简单,维修方便,适用范围广,是悬浮液分离的理想设备。

手动压滤机

结构特点

1、采用先进的澳地利技术,外形美观大方。

2、结构刚度大,运行平稳、噪音低。

3、配置先进的浓缩预处理设备, (对污泥絮凝效果好)运行成本低。

4、重力脱水区配置先进的布料器,使物料分布均匀,延长滤带寿命。

5、具有超长的重力脱水区和楔形脱水区,物料脱水充分,保证物料不会在压榨区内溢出。

6、辊系排列科学有序,重力脱水、楔形脱水、压榨脱水分别排出,互不干扰,压榨脱水辊直径比率大,脱水效果好。因此生产能力大、节能高效。

7、从进料到排出泥饼连续作业自动化程度高,根据需要可设plc接口,便于微机集中控制。

8、动力传动机构采用机械或变频无级调速,调速范围大,适应性广。

9、滤带设有可靠的反冲洗装置,保证滤带的脱水效果。

10、采用气动张紧和气动自动纠偏装置,保证滤带的安全正常运行。

11、操作安全可靠,采用红外安全防护和全方位的紧急安全停车装置。

12、可根据不同物料配置不同结构的滤带过滤精度高。

手动压滤机

脱水应用

1、压滤机作为一种成熟的脱水设备,被广泛应用到环保领域,成为污水污泥处理的重要设备。

2、污泥机械脱水主要是去除污泥颗粒间的毛细水,普通机械脱水后的污泥含水率常为65%-80%,呈泥饼状。

3、机械脱水设备过去主要有带式压滤机、板框压滤机和卧螺沉降离心机,现常用厢式压滤机、立式液压压滤机、隔膜机及高压板框机。

4、采用污泥填埋时,污泥脱水可大大减少污泥的堆积场地、节约运输过程中发生的费用;在对污泥进行堆肥处理时,污泥脱水能保证堆肥顺利进行(堆肥过程中一般要求污泥有较低的含水率);如若进行污泥焚烧,集中处理,污泥脱水率高可大大减少热能消耗,降低危害物处理费用。

5、但是,污泥成分复杂、相对密度较小、颗粒较细,并往往是胶态状况,决定了其不易脱水的特点,所以到目前为止。除超高压立式液压压滤机外,其余压滤机均增加烘干工序以降低残油(液)率。


工作原理

手动压滤机一般由头板、尾板、滤板、液压缸、主梁、传动及拉开装置等部分组成。液压缸活塞推动头板,使滤板压紧相邻的滤板形成滤室;由泥浆泵将泥浆送入滤室,水透过滤布经排液口排出,固体泥浆在滤室形成滤饼。当泥浆充满滤室后,用高压泵继续对泥浆进行加压过滤,使固液在滤室内分离。

手动压滤机原理图

手动压滤机采用液压系统控制,电气控制元件均采用质量较高的产品,可实现手动控制和全电脑自动控制采用液压装置作为压紧,松开滤板的动力结构,并采用电接点压力表实现自动保压。压紧、退回、拉板等系列动作作为安全装置,确保操作人员的安全和压滤机的正常运行。


技术参数

手动压滤机技术参数图
