产品简介:板框厢式压滤机的滤室有一块平板滤板和一块中空的滤框组成,滤布固定在板框上的,这是早期主要压滤机形式,而厢式压滤机的滤室是由相邻两块凹陷的滤板构成,主要优点是更换滤布方便,缺点是效率低、过滤效果不好、滤板容易坏。

在线咨询 7*24小时服务热线18106519592

板框厢式压滤机的滤室有一块平板滤板和一块中空的滤框组成,滤布固定在板框上的,这是早期主要压滤机形式,而厢式压滤机的滤室是由相邻两块凹陷的滤板构成,主要优点是更换滤布方便,缺点是效率低、过滤效果不好、滤板容易坏。

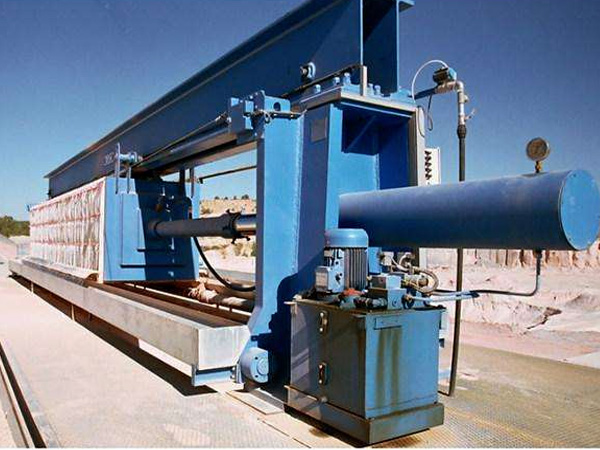

板框厢式压滤机

组成部分

机架部分

机架部分是机器的主体,用以支撑过滤机构,连接其它部件。它主要由止推板、压紧板、油缸体和主梁等部件组成。机器工作时,油缸体内的活塞推动压紧板,将位于压紧板与止推板之间的滤板、隔膜板、滤布压紧,以保证带有压力的料浆在滤室内进行加压过滤。

过滤部分

1.过滤部分是由按一定次序排列在主梁上的滤板、夹在滤板之间的滤布、隔膜滤板组成,滤板、滤布与隔膜滤板的相间排列,形成了若干个独立的过滤单元──滤室过滤开始时,料浆在进料泵的推动下,经止推板上的进料口进入各滤室内,并借进料泵产生的压力进行过滤。由于滤布的作用,使固体留在滤室内形成滤饼,滤液由水嘴 (明流)或出液阀(暗流)排出(水嘴规格见附表一)。若需洗涤滤饼,可由止推板上的洗涤口通入洗涤水,对滤饼进行洗涤;若需要较低含水率的滤饼,同样可从洗涤口通入压缩空气,穿过滤饼层,以带走滤饼中的部分水分(适用于Uk机型)。若从进气口通入压缩空气或高压液体,鼓动隔膜,对滤饼进行压榨,可进一步降低滤饼的含水率

2.在压滤机使用过程中,滤布起着关键的作用,其性能的好坏,选型的正确与否直接影响着过滤效果。所使用的滤布中,常见的是由合成纤维纺织而成,根据其材质的不同可分为涤纶、维纶、丙纶、锦纶等几种。

3.除此之外,常用的过滤介质还包括棉纺布、无纺布、筛网、滤纸及微孔膜等,根据实际过滤要求而定。

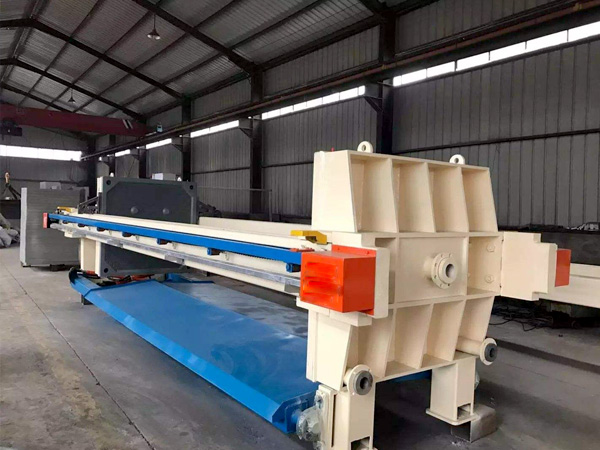

板框厢式压滤机

安装调试

1、压滤机应安装在平整的混凝土基础上。进料端的止推板机脚用地脚螺栓固定在基础上;支架端不用地脚螺栓,或地脚螺栓定位后用两只螺母锁紧,螺母垫片与机脚座之间留适当间隙,这机脚可微量伸缩。定位前安装人员应校正横梁与止推板大平面的垂直度。

2、地基结构应由建筑工程人员按设备负荷情况进行设计,地脚螺栓以预留孔位两次灌浆为宜。

3、压滤机四周应有足够的操作维护空间,液压压紧压滤机要选择适当的位置放置液压站,确保液压站能正常工作。

4、按工作要求放好滤板,布置进料、洗涤及排液管路。配备过滤压力显示表和控制过滤压力的回流通道。如是隔膜挤榨式,则布置压缩空气管路。

5、液压压滤机,液压站油箱内注入清洁的20#-40#液压用机械油,使用温度>-5℃;如环境温度偏低,可选用相似粘度,低凝点的液压油。液压油须经80-100目滤网加入。

6、机械或液压压紧装置,接通电源起动电机应工作正确。液压压紧加压时压力表应平稳上升,液压系统无泄流现象,根据机型大小正确调整液压站工作压力,试机后若发现油箱贮油不足须予以补充。


工作原理

板框厢式压滤机液压压紧机构的组成由液压站、油缸、活塞、活塞杆以及活塞杆与压紧板连接的液压站的结构组成有电机、油泵、溢流阀(调节压力)换向阀、压力表、油路、油箱。

板框厢式压滤机原理图

过滤方式:滤液流出的方式分明流过滤和暗流过滤。明流过滤,每个滤板的下方出液孔上装有水咀,滤液直观地从水咀里流出。暗流过滤,每个滤板的下方设有出液通道孔,若干块滤板的出液孔连成一个出液通道,由止推板下方的出液孔相连接的管道排出。

洗涤方式:滤饼需要洗涤时,有时流单向洗涤和双向洗涤,暗流单向洗涤和双向洗涤。


技术参数

板框厢式压滤机技术参数图
