板块压滤机

板块压滤机 / 产品详情

板块压滤机是先应用于化工脱水的机械。虽然板框压滤机一般为间歇操作、基建设备投资较大、过滤能力也较低，但由于其具有过滤推动力大、滤饼的含固率高、滤液清澈、固体回收率高、调理药品消耗量少等优点，在一些小型污水厂仍被广泛应用。

产品构造

板块压滤机的滤板、滤框和滤布的构造，其中（a）为滤框，（b）为滤板，（c）为滤布。板框压滤机构造，板框压滤机及附属设备布置方式见图3，除板框压滤机主机外，还有进泥系统、投药系统和压缩空气系统。

脱水过程

板与框相间排列而成，在滤板的两侧覆有滤布，用压紧装置把板与框压紧，即在板与框之间构成压滤室。在板与框的上端中间相同部位开有小孔，压紧后成为一条通道，加压到0.2~0.4MPa的污泥，由该通道进入压滤室，滤板的表面刻有沟槽，下端钻有供滤液排出的孔道，滤液在压力下，通过滤布、沿沟槽与孔道排出滤机，使污泥脱水。外已开发出自动化的板框压滤机。板框压滤机比真空过滤机能承受较高的污泥比阻，这样就可降低调理剂的消耗量，可使用较便宜的药剂（如FeSO4·7H2O）。当污泥比阻为5×1011~8×1012m/kg时，可以不经过预先调理而直接进行过滤。板框压滤机其泥饼产率和泥饼含水率，应根据试验资料或类似运行经验确定。泥饼含水率一般可为75%~80%。

产品设计

板框压滤机的设计要求

（1）过滤压力为0.4~0.6MPa（约为4~6kg/cm2）；

（2）过滤周期不大于4h；

（3）每台过滤机可设污泥压入泵一台，泵宜选用柱塞式；

（4）压缩空气量为每1m3滤室不小于2m3/min（按标准工况计）；

（5）板框脱水应注意良好的通风、高压冲洗系统、调理前污泥磨碎机设置、压滤后泥饼破碎机设置等。

压滤脱水的设计方法，主要是根据污泥处理量、脱水污泥浓度、压滤机工作程序、压滤压力等计算泥饼产率、所需压滤机面积及台数。

结构特点

1、采用的澳地利技术，外形美观大方。

2、结构刚度行平稳、噪音低。

3、配置的浓缩预处理设备，(对污泥絮凝效果好)运行成本低。

4、重力脱水区配置的布料器，使物料分布均匀，延长滤带寿命。

5、具有超长的重力脱水区和楔形脱水区，物料脱水充分，保证物料不会在压梓区内溢出。

6、辊系排列科学有序，重力脱水、楔形脱水、压榨脱水分别排出，互不干扰，压榨脱水辊直径比率大，脱水效果好。因此生产能力大、节约能源。

7、从进料到排出泥饼连续作业自动化程度高，根据需要可设plc接口，便于微机集中控制。

8、动力传动机构采用机械或变频无级调速，调速范围大，适应性广。

9、滤带设有可靠的反冲洗装置，保证滤带的脱水效果。

10、采用气动张紧和气动自动纠偏装置，保证滤带的正常运行。

11、操作可靠，采用红外防护装置和完整的紧急停车装置。

12、可根据不同物料配置不同结构的滤带过滤精度高。

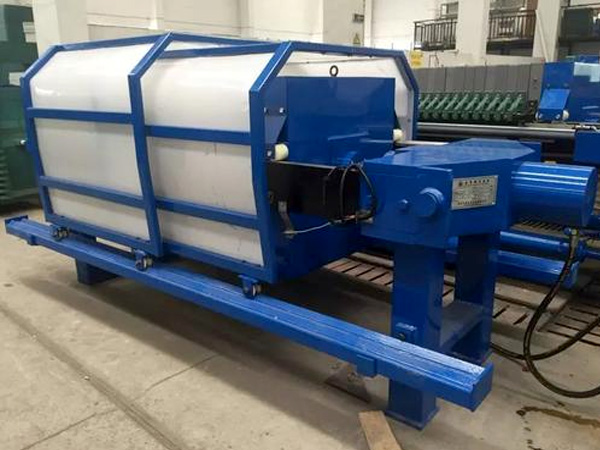

一体式压滤机

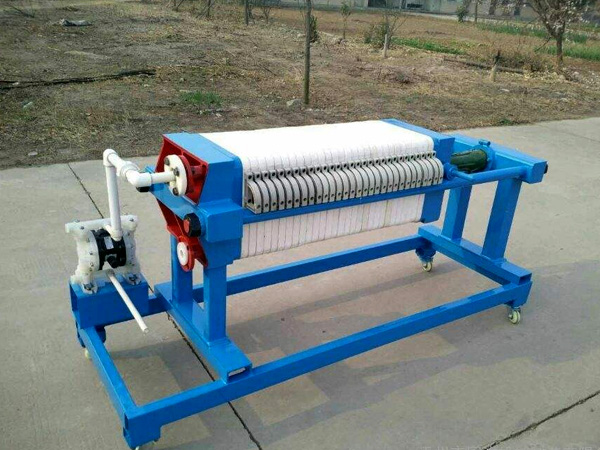

液压式压滤机
